Счупена карбонова рамка-ПОМОЩ!

[vorg]

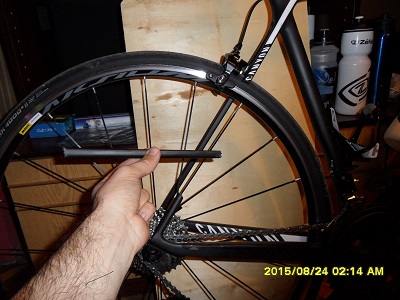

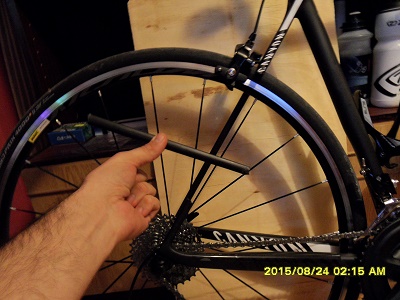

Моля за помощ ако някой знае къде ремонтират карбонови рамки. Свързах се с Тони от Бургас, каза ми че е счупено на лошо място и не знае дали ще може да го центрова.



[Bace_kz]

Тия Canyon нещо много крехък карбонец ползват ... Пиши на колегата EmZo

[largo_hs]

Още един счупен карбонов CANYON, почвам да се плаша и аз карам байк от тази марка не е карбон ама знае ли се?

[vorg]

Имам го от едва 10 дена, не можах да му се порадвам.

[Ozzie]

Ако велосипеда е гаранционен, пиши им какво се е случило, току виж ти сменили рамката.

[moridinbg]

Оправя се относително лесно и в домашни условия. Не знам обаче при толкова тънки тръбички и леки елементи дали това, че тръбата ще стане малко по-тежка и по-stiff (не ми идва на ум кой термин би бил удачен на български) на мястото на кръпката няма да се отрази на усилията върху същата тръбичка от другата страна. Доколкото знам, в някои работилници, където ремонтират рамки, когато има подобен симетричен проблем се подсилва и огледалният елемент.

При МТБ рамки това не е такъв проблем. Дори и да не тръгнеш сам да го оправяш, ако на някой му се наложи за в бъдеще, моя опит с тоталното гето кърпене на карбонова рамка

Лятото, 2 седмици преди да ходя в Алпите, докато си плетях новите колела, видях пукнатина от долната страна на чейнстея на карбоноата си рамка On One 456


В последствие се оказа, че пукнатината е чисто козметична, само в лака и цялата работа е била за лудо. Тъй като обаче ми предстоеше съвсем скоро доста голям и тегав трип, който беше вързан със самолетни и влакови билети и нямаше отменяне, а съм в Париж, където ми беше малко сложно да се консултирам с някой по-опитен сам тръгнах да диагностицирам - с пилене
В крайна сметка се престарах с пиленето и на мястото на пукнатината зейна дупка дълга 5-6см по дължината на чейнстея, напряко на хипотетичната пукнатина от снимката (от срам не я снимах тогава...)
Точно след като пробих дупката, ме отвориха как се търси пукнатина в карбонова тръба - чука се със стотинка. Всяка по-значима пукнатина се открива почти моментално така. Нормално чука звънко, но в непосредствена близост до дупка или пукнатина звукът е много по-кух. Непогрешимо по-кух.
Хай-тек варианта в специализирани сервизи е, с електроди да се пуска ток. Графитът е проводим, но около пукнатини значително се увеличава съпротивлението и се нагряват. С чувствителна термална камера светват веднага всякакви дефекти. Ние в гетото електроди и термо камери нямаме

От френски сайт си взех един 100х15см карбонов плат. Платовете имат много оплетки и посоки на полагане според натоварването, което ще поемат. За мнимата пукнатина най-удачен ми се стори еднопосочен (unidirectional) плат - всички влакна са паралелни в една посока, а и когато го поръчвах не бях направил още белята



С тая дълга дупка, дето сам образувах, по-удачен може би щеше да е наплетен плат, където има перпендикулярни или под ъгъл влакна, но това имах - с това импровизирах. В крайна сметка положих два слоя кръстосани на 45 градуса. Хоризонтален X с острото сочещо по дължина на чейнстея.
С идеята, че колкото повече, толкова повече, взех плат с гъстота на влакната 300гр/м2. Това е супер много и платът е супер дебел. Освен, че няма смисъл, доста по-трудно и се работи с него. За 90%+ от счупванията по колелетата стандартния 200гр/м2 ще е повече от достатъчен, такъв е консенсусът и в интернет. А като си помисля, че се чудех на 600гр/м2 вариант...


Лепих с епоксидна смола. Взех такава специално за лепене на слоеве карбон и фибростъкло от магазин за каяци - UV защита и изглежда по-подходящ за процеса вискозитет.

Самото лепене е супер... лепкав процес, а епоксидната смола няма чистене и за това снимки по стъпки не съм правил.
Следвах преди всичко описаното от този тип - http://theprojectjunkie.com/bicycles-bi ... ative.html http://theprojectjunkie.com/bicycles-bi ... epair.html
Действах по метода за пристягане от първия линк - с изолирбанд, защото нямаше от къде да намеря вакумна помпа за предпочитания вариант с вакумна торба.

Общо взето процедирах така - с фина шкурка изшлайфах много внимателно лака от всички страни на чейнстея на по 7-8-10см от двете страни на дупката. Този път внимавах около 37 пъти повече и пилих само лак, без да навлизам в карбона.
След това си направих хартиен шаблон на парчето плат, което ще ми трябва - омотах много плътно хартия, очертах я с молив и я изрязох. Чейнстеят има супер крива геометрия, по-тесен в единия край, по-широк в другия, чупка - кръпката, която го обвива не е правоъгълник, ами е форма непозната на геометрията.

Изрязах кръпка от карбоновия плат - Горещо препоръчвам големи, здрави, метални ножици, колкото се може по-остри, в идеалния случай - нови. Над плочки или навън - хвърчат страшно много карбонови стружки, които са също толкова @#!#@, колкото и фибростъкло.
Приготвената кръпка се промазва от двете страни със смола.
В моя случай, единия край беше точно при drop out-а, за това омотах малко хартиено тиксо, за да не го залепя със смола за винаги с рамката.

След това намазах чейнстея със смола с четчица. Последваха 15 минути мъка да положа плата адекватно. Изключително важно еда се положи много плътно, без абсолютно никакви въздушни джобове. Не е добре веднъж положен да се влачи и намества твърде много, защото влакната почват да се разбридват и разместват.
Тъй като полагах еднопосочни (UD) влакна, ги положих не по дължина, а на 45 градуса спрямо чейнстея и продълговатата ми дупка.

Аз стягах с изолирбанд. Приготвих си предварително няколко дълги размотани ленти, които бяха надупчени с кърфица. Това е, за да се изцеди излишната смола от кръпката. Изключително важно е да има минимално количество, но добре и равномерно покрила смола. Самата смола е твърда и крехка, отнема от гъвкавостта и се троши.
Дупките трябва да са колкото се може по на често, като се има в предвид обаче, че ако са твърде много има риск изолирбандът да се скъса, докато се опъва и навива.
Самият изолирбанд се лепи с нелепкавата страна към кръпката. В противен случай, ако се залепи с лепкавото към смолата, когато тя засъхне няма отлепяне. Спояват се направо.
Обвива се, като изолирбанда се разтяга и изпъва, за да стегне добре.
Трябва да се внимава при намотаването, хем да се стегне максимално, хем да не се извърти кръпката, докато това се прави - докато е още течна епоксидната смола е доста плъзгава и намотаването на изолирбанда има естествена тенденция да приплъзва и извърта карбоновата кръпка.

След като натегнах изолирбанда, си пролича къде има повече лепило - Имаше 1-2 издутини от джобове, където се беше насъбрала смула. С внимателно притискане с плаец ги изстисках. При самото съхнене, дори да няма джобове, смолата сама си сълзи през дупките.
След като изцедих джобовете, отгоре намотах здраво още 2-3 слоя с домакинско стреч фолио. Стреч фолиото е доста широко и много лесно се покрива цялата кръпка. С хубаво стреч фолио (не най-тънките, евтини и найлонови) може да се изпъне хубаво и да се стегне много здраво. Слоят изолирбанд отдолу също помага да не се пързаля толкова, но трябва да се внимава да не се извърти цялата кръпка едновременно!
Стреч фолиото също се перфорира!

На края омотах цялото нещо с канап да седи стегнато и го оставих за 24 часа.

24 часа по-късно махнах стреча и изолирбандът и ефектът беше такъв



Имаше няколко бръчки, но нищо фрапантно.

След това отново хванах шкурката и изпилих горния слой смола до карбон

Отново с хартия снех шаблон за нужната кръпка (чейнстеят става малко по-дебел заради новия слой карбон)
Този път положих кръпката на 45 градуса, но този път в другата посока, така че да се кръстосат с предните влакна. Смола - изолирбанд - стреч. Малко изпиляване, за да има плавен преход от фабричната рамка към кръпката и готово



Другия чейнстей не го подсилвах. Точно там рамката е зверски здрава по принцип и е последното място, на което ще се счупи, а и счупения ми беше достатъчно упражнение.

Последваха 2 дни аграрно градско каране със слизане на безкрайно много стълби, скачане на бордюри и просто трескане в земята от място с олита. Всичко беше ок.

Десет дена по-късно беше същинския тест - направихме Tour du Mont Blanc - viewtopic.php?f=48&t=174235 - 205км и 11 000 вертикални метра по адски много скали и пътеки с 15 килограма багаж + 2 дни байк паркове в Шамони - още 80км и още 9000м по доста стръмни червени трасета с доста летене.



Адският ми гето ремонт не е мръднал

[Pr3d4t0R]

[Presley_Scott]

[sambon]

[icog]

Страхотно DIY! А колегата vorg като гледам как е правил снимките през Август, до сега не се ли свърза с Canyon за някакво решение?

[Ozzie]

:bowdown:

А колегата vorg като гледам как е правил снимките през Август...

Според мен, просто не е настроил датата и часа. Ако обърнеш внимание, часа на снимките е 2:15 сутринта.

Имам го от едва 10 дена, не можах да му се порадвам.

[outfaced]

Имам го от едва 10 дена, не можах да му се порадвам.

Не мога да разбера ... купуваш си колело от магазина, чупи се ... ми търси си гаранцията. То поне това му е хеубавто на новото колело - че я има. Още повече, че това е немска фирма с хиляди клиенти.

Интересно ми е все пак това при някакви екстермни условия ли се е чупило или при нормална употреба?

[Ozzie]

Описанието към последната снимка:
"Ето какво прави найлонова торбичка която влиза във веригата къса ухото на задния дерайльор и той чупи рамката. Направо не можах да повярвам."

[vorg]

Колелото пристигна на 09.12.2015г. Както каза Ozzie просто не съм настроил датата и годината.След случката веднага изпратих имейл на Canyon.Няма навъртяни и 100 км.На никого не го пожелавам.

[evin]

Направо се смразих колко лесно се чупи
А си бях заплюл следваща въглеродна рамка...
Май ще заложа на добрия стар алумин(ий) или CrMo

[veskoz]

Ша са сетите, че не сме дорасли още за папиемаше мат'ряла.
Не щот' е лош! нЕма кой да го възстановява (надеждно и с гаранция)!

[evin]

Че се поправя - не се и съмнявам
По-скоро ме плашат травмите, които могат да настъпят, ако рамката се прекърши в неподходящ момент

[moridinbg]

С тея изтънени шосейки не съм изненадан.
Но за солидно планинско колело, аз съмнения в карбона нямам.

[MacLeod]

С тея изтънени шосейки не съм изненадан.
Но за солидно планинско колело, аз съмнения в карбона нямам.

http://www.mtb-bg.com/forum/viewtopic.php?f=27&t=138779&start=60

[icog]

С тея изтънени шосейки не съм изненадан.
Но за солидно планинско колело, аз съмнения в карбона нямам.

http://www.mtb-bg.com/forum/viewtopic.php?f=27&t=138779&start=60

http://www.mbr.co.uk/reviews/full-suspe ... 015-review

Предполагам за нещо такова говори MacLeod визирайки карбоново "солидно планинско колело". Триъгълника отзад е от алуминии, не като при Canyon-a от карбон. Като гледам при мен точно там са съсредоточени дълбоките надрасквания в следствие на гадни странични удари от падания.

[moridinbg]

MacLeod, аз не мога да вкарам "солидно планинско колело" и 870гр рамка в едно изречение
Моят One One 456C е 1500гр и е твърдак.
Santa Cruz Nomad C е ~2500гр без шок. А май не се чупят много?

А направо какво вайкане пада в тая ХС тема как не става карбона и никога карбон

[MacLeod]

А не знам, не съм карал. Един приятел си удари алуминиевия айрънхорс, така че има вдлъбнато на чейнстея. Рамката е напълно годна и от тогава минаха не знам колко години и се кара още. Чудя се какво ли ще стане ако така се удари карбон ?

[heavymann]

А не знам, не съм карал. Един приятел си удари алуминиевия айрънхорс, така че има вдлъбнато на чейнстея. Рамката е напълно годна и от тогава минаха не знам колко години и се кара още. Чудя се какво ли ще стане ако така се удари карбон ?

К'во се чудиш , то е ясно - ше стане на салата

[psixopat]

Ще стане.. на крем карамел
Я изгледай това, преди да кажеш кое, какво ще стане https://www.youtube.com/watch?v=xreZdUBqpJs

[heavymann]

Ще стане.. на крем карамел
Я изгледай това, преди да кажеш кое, какво ще стане https://www.youtube.com/watch?v=xreZdUBqpJs

Тфа го гуедах преди няколко дни и пак не съм убеден че карбона ще изкара на срязване или пробиване при удар в остър предмет..карайте си ги тия неща , сваляйте си там грамчетата и така... аз отивам да гуедам "стар варс" , вие си спорете на воля за свойствата на въглерода

[zImage]

С тея изтънени шосейки не съм изненадан.
Но за солидно планинско колело, аз съмнения в карбона нямам.

http://www.mtb-bg.com/forum/viewtopic.php?f=27&t=138779&start=60

Grand Canyon CF SLX 9.9 е супер лек и наточен състезателен XC твърдак. Не мисля, че "солидно" е било главен приоритет в дизайна му.

[largo_hs]

Ще стане.. на крем карамел
Я изгледай това, преди да кажеш кое, какво ще стане https://www.youtube.com/watch?v=xreZdUBqpJs

Така, некак като човек, който се е занимавал известно време с производство на спойлери от полиестерни и епоксидни смоли (вкл. карбон и вибто стъкло), да ви обесня какво е неговото поведение. Става въпрос за този клип дето го пъскате така често като пример и по-точно за последните няколко удъра. Още след първия удър тази рамка е брак въпреки, че не се счупи веднага тя за нищо не става. Карбона при директен удър в трърд предмет полъчава микро или по-големи пукнатини, които може да не го разтрошат веднага, но са си там и под въздействието на вибрации те си растът лека - полека. А знаетш при МТБ какво е натоварването от към вибразии и усуквания по време на каране. Така че рано или късно ако не се отремонтират тази рамка се чупи на това място. Колкото и да е здрав и модерен карбона има ли нараняване този момент идва. Повечето нелепи счупвания са били в следствие на по-ранни наранявания на това място. Така, че не съдете за айзберга по това което виждате.

[vorg]

Моля за помощ ако някой знае къде ремонтират карбонови рамки. Свързах се с Тони от Бургас, каза ми че е счупено на лошо място и не знае дали ще може да го центрова.



Днес най после получих Каньончето с чисто нова рамка, гедюлин заден дерайльор и жила .

[freak_vn]

Айде безаварийно и да го видим тея дни в склада

[jungleraver]

А честито, ама не е лошо да кажеш от къде го получи все пак, признаха ти го гаранционно ли, какво ли?
