Полезна документация и снимки на компоненти

[outfaced]

Наложи ми се да демонтирам курбели ХТR fcm 970 . Оказа се малко по различно, от демонтаж на стандартен ХАЛОУТЕК.http://www.youtube.com/watch?v=-i5MG16uJQ8&feature=player_embedded

Де е файдата от цялата тая допълнителна хамалогия?
Искам да кажа, с какво тоя монтаж превъзхожда простия холоутек, че са го направили толкова засукано.

[Silvestroff Gabrovo]

Честно казано и аз това се питам.

[Stoks1]

Два пивота за V-brake

[bio]

Разни нещица от SHIMANO -> ТУК

[outfaced]

интересно ... http://www.shimrestackor.com/

[codename47]

Review: Cane Creek XXc Flush II Headset

[outfaced]

търпение само се иска

[uBaH]

Декланшор Shimano SLX FD-M661 (2010) - 165 gr




Шина Mach1 Neo Disc 32h - 469 gr




Главина Quad QDH-03F + QR - 218 gr

[Gen4eca]

BB7

[bio]

Иване много хубава главина .... имам едно въпросче, може ли да ми снимаш/кажеш дали втулките се притягат със стоп болтчета към оста на главина ... ето и малко инфо от мен.

1.

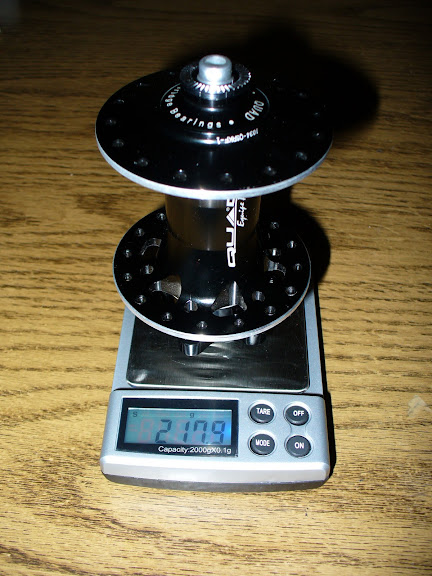

Quad Front Hub - QDH-05F - 217.9g
Hub diameter L/R: 58mm
Flange distance L: 18.6mm
Flange distance R: 33mm

2.

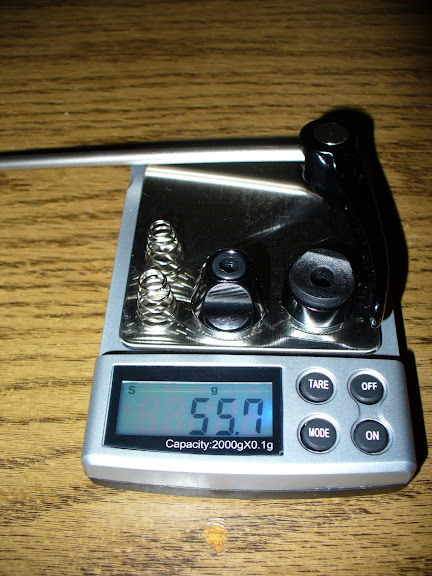

QR for Quad Front Hub - QDH-05F - 55.7g

3.
Quad Rear Hub - QDH-05R - 403.3g
Hub diameter L/R: 58mm
Flange distance L: 32mm
Flange distance R: 18.5mm

4.

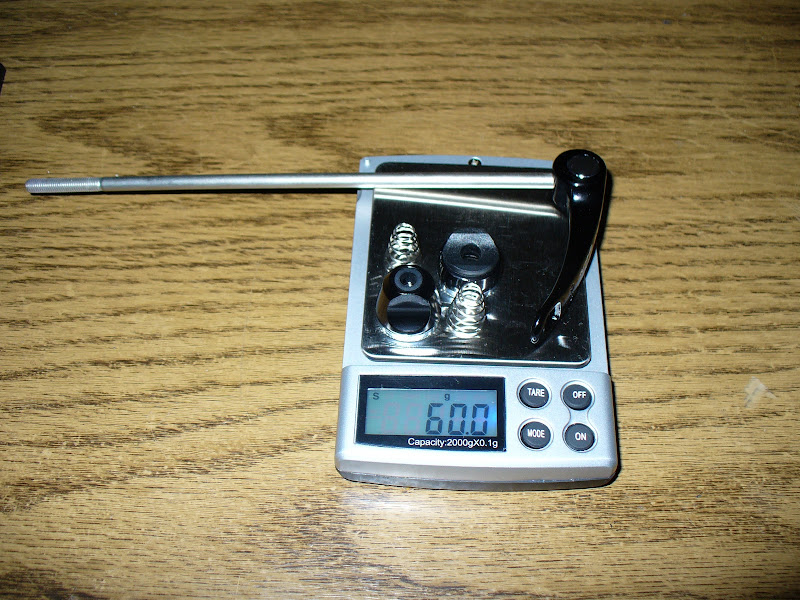

QR for Quad Rear Hub - QDH-05R - 60g

5.

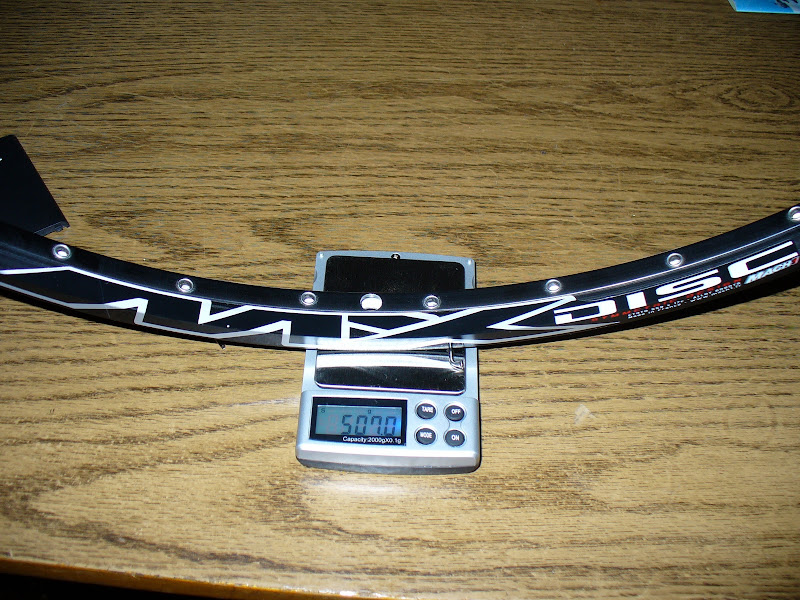

Mach1 MX disc - 507g
Effective Rim Diameter:536.5mm

на базата на тези данни изчисления - резултати - колела ....

[uBaH]

bio, ако съм разбрал какво ме питаш - капачките, от двете страни на главината, май се държат на резба, която се развива с шестограм в оста (не съм се опитвал да ги развивам)

Ето снимки (набързо, че нещо точно сега нямам възможност за по-добри):

и

Нека дам и моите данни за геометрията на главината Quad QHD-03F:


ERD-то на Mach1 Neo Disc (мерено по метода със рязаните спици) е 541 mm! Вътрешния диаметър e означен по етикетите на самата шина - 534 mm.

[flex]

Maxle съвместими задни оси :

http://superstar.tibolts.co.uk/product_ ... cts_id=333
http://bansheebikes.blogspot.com/2011/0 ... pdate.html

Особено титаниевия вариант е чудесно решение заради контриращия болт. Относно самата Maxle lite - всички избягват да я ползват.

[uBaH]

Педали VP Components 59 - 383 gr




Световно неизвестните Xerama SP-400 педали от оригиналната окомплектовка на Scott Voltage YZ2 (2009) - 378 gr




32 броя спици Mach1 Pro 14G (2.0-1.7-2.0, 260 mm) - 161 gr




32 броя 12 mm месингови нипли - 30 gr




Schwalbe High Pressure Rim Tape 20-559 - 20 gr ... без ластика

[uBaH]

RaceFace Ride XC - 60 mm, 25.4 захват за кормило - 136 gr

[shaady]

Полу-интегрирана лапа Sunline за Marzocchi - 173 грама

[Metel]

[i love bikes]

Реална vs. написана твърдост на пружини
http://www.sicklines.com/tech/spring-ra ... d-ratings/

[uBaH]

Малко снимки от снощи - дано са полезни за някого:

Рамка Scott Voltage YZ2 (2009), L размер, без пивотите за v-brake (+19 гр), с лагерните легла на чашките, но без останалата им карантия - 2304 гр.




Вилка Fox 32 Vanilla R (2008) със 186 mm стержен, без пеперудка - 1918 гр.




Дерайльор Shimano RD-M771-SGS (дълго рамо) - 236 гр.




Курбели Shimano FC-M542, 175 mm, плочи 44/32/22, с гайката за оста - 862 гр.




Средно Shimano SM-BB51 с трите шайби (за 68 mm муфа) - 97 гр.

[airborneone]

[uBaH]

Колче RaceFace Ride (27.2 / 350 mm) - 292 гр.




Скоро ще го скъся с 90 mm и ще го претегля отново

[Metel]

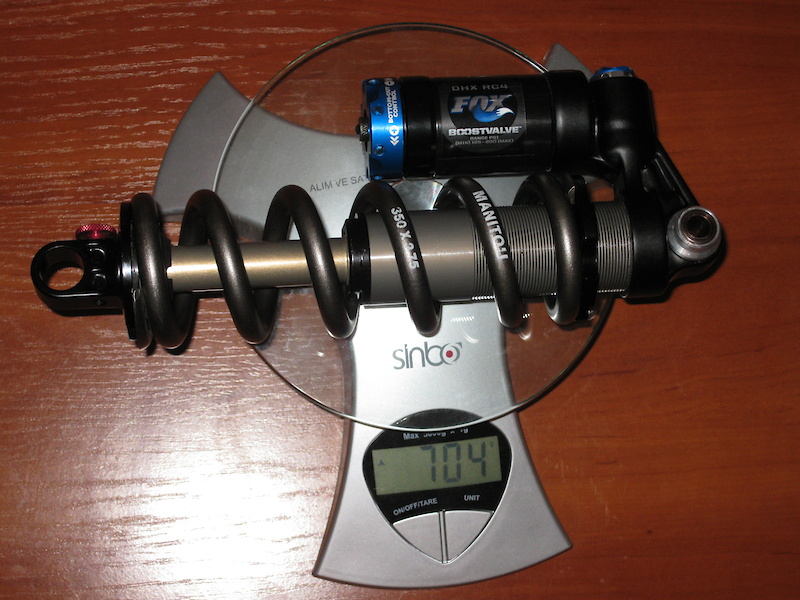

Fox RC4 shock with Manitou Ti 2.75 x 350 spring - 704 grams

[zeropoint08]

веломеханика-книга

[airborneone]

....

Отзад е с втулки, отпред е без....
Не си писал колко е дълъг шока...
Мерил си заедно с пружината*
*която не може да се намери лесно, защото е спряна от производство преди години

Колко да е полезна тази информация?

[Metel]

Fox RC4 8.5 х 2.75 custom shock (~ 444 grams) with Manitou Ti 2.75 x 350 spring ~ (255grams) = 704 grams

[Metel]

...

Забравил съм... С една втулка е, защото на глори 10'-11' шоковете са така.

[dEcLiNe]

Случйно го намерих, но смятам, че ще е полезно за всеки маняк на тема леко!
http://weightweenies.starbike.com/listi ... ortby=real

[BurNiNg_IcE]

How Rockshox Motion Control Works
Малко е стара статията, но може на някой да му помогне.

[BurNiNg_IcE]

И това може да помогне на някой относно Marzocchi-тата. http://photos.nsmb.com/files/2/7/2/8/1/technology.jpg

[BurNiNg_IcE]

Всякакви пружини с различни твърдости на Rock Shox -> http://www.tftunedshox.com/Catalogue/Sh ... rk-Springs

[flex]

Споделям малко от личния си опит да оправя безнадежден случай на омасляване на полуметални накладки:

1. Сваляте накладките и изчиствате диска колкото можете.
2. Взимате инструмент (клещи в моя случай) с който да държите накладките
3. Палите обикновена свещ (не препоръчвам нещо по-силно от това)
4. Започвате да нагрявате накладките равномерно по цялата спирачна повърхност докато спре да излиза синкав пушек.
5. Почиствате овъглените повърхности с чист влашен парцал.
6. Монтирате

В моя случай накладките, които на практика бях отписал започнаха да спират като нови.

Успех.
