Hollowtech II Bottom Bracket - смяна на лагери

[denises26]

Някой има ли представа от къде мога да си купя пластмасовата втулка, която влиза между лагера и оста? Моята се повреди и се чудя какво може да пасне там. Вариант е също да отида на стругар да ми врътне, но ако някой има идея с какво мога да я заменя или откъде да си купя друга ще му бъда много благодарен.

[bio]

Някой има ли представа от къде мога да си купя пластмасовата втулка, която влиза между лагера и оста? Моята се повреди и се чудя какво може да пасне там. Вариант е също да отида на стругар да ми врътне, но ако някой има идея с какво мога да я заменя или откъде да си купя друга ще му бъда много благодарен.

за какво BB става дума ?!? шимано мисля, че не предлагат такава резервна част. за стругар въобще не си помисляй, защото детайла е доста сериозен ... или ще е евтин и некачествено изработен (с големи допуски) и най-важното няма да ти върши никаква работа или ще е мега скъп. какво точно счупи на втулката ?!?

[sailman]

Някой има ли представа .....

1. Няма от къде!
2. Ново средно.

[Metel]

Има на рейс фейс - http://www.chainreactioncycles.com/

[eMcKu]

Някой има ли представа от къде мога да си купя пластмасовата втулка, която влиза между лагера и оста? Моята се повреди и се чудя какво може да пасне там. Вариант е също да отида на стругар да ми врътне, но ако някой има идея с какво мога да я заменя или откъде да си купя друга ще му бъда много благодарен.

Не можах, да разбера за кое става въпрос.
Това ли е ? - http://www.bike-components.de/products/ ... euse-.html

[bio]

туй е само вътрешната защитна тръбичка с две о-пръстенчета.
това е цяло средно SM-BB51 мисля да си поръчам едно.

[denises26]

Ставаше въпрос за втулката между лагера и оста, а не за тази пластмаса между чашките. Реших проблема за момента. Няма луфт и ще го карам докато отвори. Пък после ново средно.

[bio]

тъй ... тъй ...
понеже си бях купил лагери 6805 х 1лв ... и ме тормозеше това средно, бях твърдо решен да намеря начин да поставя тези лагери. след не дълго ровене из интернет и онлайн магазини за резервни части и т.н. стигнах до този документ и до този сайт за поръчка. Реших че това е моята втулка и я взех с една обща поръчка 5.50 лв за 2 бр.
ето снимка на двете втулки нова и стара:


на втора снимка ясно се вижда, че двете ми предишни притеснения отпаднаха веднага (засечката и размера на притискащия цокъл), но се появи евно едно ново ... новата втулка беше с по-голям диаметър на външната периферия.
ето снимка на комплектите лагер/втулка нова и стара:

височината на комплекта беше с разлика една десета от милиметъра, за мен е нормален допуск.
... следваше малко хамалогия. избиване на старите лагери с помощта на чукче 100 гр. и един от старите руски ключове за колело, които са като отверка. почистване на лагерните тела. и набиване на новите лагери. първия го набих с чукчето много внимателно леки почуквания ... за втория използвах стара задна ос, шайби и външната гривна на стария лагер.
.
... понеже "новата втулка беше с по-голям диаметър на външната периферия" се наложи да я пристържа. имам една мини шлайф машина, сложих новата втулка на стар лагер и водейки се по неговата гривна я остъргах до необходимото ниво.
получи се ето това. долу в ляво е поставената пристъргана втулка, а долу в дясно е другата (необработена).


... ето го и целият албум с снимки
... скоро смятам да монтирам тази касета, да я покарам и тогава да пиша пак.

[bio]

след близо година каране ... никакви проблеми с преработеното средно. евала на китайските лагери ....

[kaliopo]

Имам един въпрос. Какъв е начина, да се извади оригиналния лагер на Шимано, така че да е възможно, да се ползва отново? В описаното по-горе от bio става дума за вадене на лагера, когато той ще бъде сменен с нов. Важно е да се запази леглото, в което се поставя, но не и самия лагер.
Доста време следвах съвета даден от TOYAGA и си купувах ново средно, като се скапе старото. През годините се събраха две с перфектни десни лагери и съвсем скапани леви. Това силно ме дразни и кара умната ми глава, да мисли глупости. Ясно ми е, как да набия лагера без последици за него. За да го избия, съм намислил, да отрежа резбата, която влиза в рамката. После е лесно. Ще се радвам, ако някой даде по-елегантна идея, как от два десни лагера да направя здраво средно.

[bio]

малко пиинах сега ... но за да извадиш лагера невредим, трябва да го избиеш по външната гривна. това е много трудно, по-скоро бих срязал чашката държаща лагера ...

[kaliopo]

Еха, браво! Защо да е сложно и тегаво, като може да е просто и почти лесно. Спести ми половината работа. Благодаря.

[bio]

ами трудно е ... защото леглото на лагера покрива цялата външна гривна и няма как да го извадиш удряйки я. вадейки един лагер по вътрешната гривна рискуваш да го прецакаш ... затова аз бих цепнал чашката, за да отпусне малко хвата й и след това по-лесно да избиеш лагера ...
само за протокола ще кажа, че още си карам с същата касета с китайските лагери. защо не го направиш с 6805 и да си престържеш на ръка оригиналните втулки ?!?

[anton_k11]

... аз лагерите имам идея как да ги избия и как да набия новите с винтова преса...

Някой може ли да каже от кде мога да се сдобия с такава преса и каква й е цената? Аз видях това: http://www.enduroforkseals.com/id114.html . Ако трябва да дам $120 май ще се откажа от ремонта/ъпгрейда...

[bio]

Някой може ли да каже от кде мога да се сдобия с такава преса и каква й е цената? Аз видях това: http://www.enduroforkseals.com/id114.html . Ако трябва да дам $120 май ще се откажа от ремонта/ъпгрейда...

аз ползвах две шайби, стар лагер и задна ос за QR. конусите натискат по вътрешния диаметър на шайбите. успех !!!

[thepowerofone]

Аз ще съм поредния, при мен просто блокира лагерът откъм венците. Само че този път пари за ново няма да дам, въпреки разумните цени в немските онлайн магазини. Много се дразня на алчнотията на съвременните производители, абсурдно е нисък клас ос-касета на квадрат или окталинк да изкара в пъти повече от по-висок от нея клас Холоутек 2.

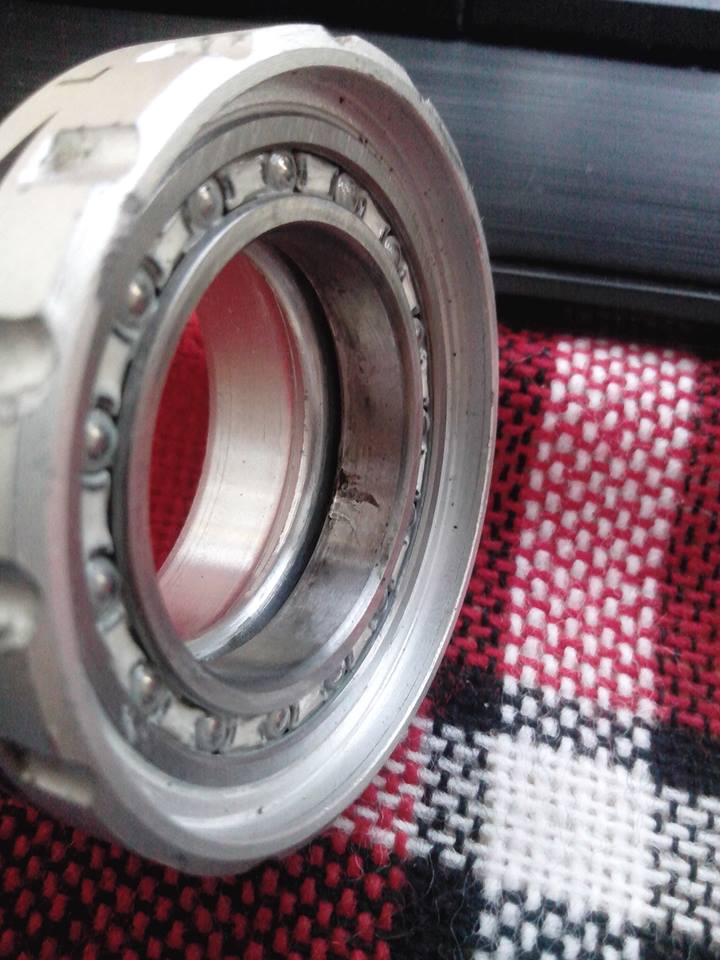

Така разчаркования лагер го омазах с грес и го събрах обратно, но се върти грубо. Изключително ниско качество - повърхността и на пръстените и на сачмите е наранена, а все още имаше достатъчно грес. Едностранно е запечатан лагерът, като външната и по-изложена на влияния страна е уплътнена по скапан начин. Ако беше изцяло стандартно капсулован лагер (като при по-ниските класове ос-касети), това нямаше да се случи. Ама нали - планирано остаряване. Решили с новите "технологии" пари да печелят още и още.

Много пари за 6 мм. лагер също няма да дам, затова утре ще погледна в моя град дали ще намеря 7 мм. версията. Ако ли не, в E-Bay бол и ще преправям. До тогава ще го карам този, докато не му изпаднат сачмите през дупката за отводняване на средното.

Да им се не види и на алчнотията!

[thepowerofone]

Да си довърша - намерих си лагечета по 3,20 лв. парчето, според продавачите са полски, с марка CX - http://www.cx.pl/ - (надали, ама дреме ми кви са), със широчина 7 мм. Разкапсуловах с игличка едно и ме зарадва размерът на сачмите - осезамо по-големи са. Обилно смазани с грес, добре капсуловани. Та, набих един в чашката и ми остана да умувам втулката. Решението на BIO с втулките от bike-components е прекрасно, но на мен не ми се чакаше и затова припилих оригиналната втулка по начин, който се вижда на снимките по-долу. Орязването на праховата ѝ защите не смятам, че ще е проблем, защото лагерът е изцяло добре капсулован. В крайна сметка на обикновените са си чисто "голи" капсулованите лагери и нямат такава защита:

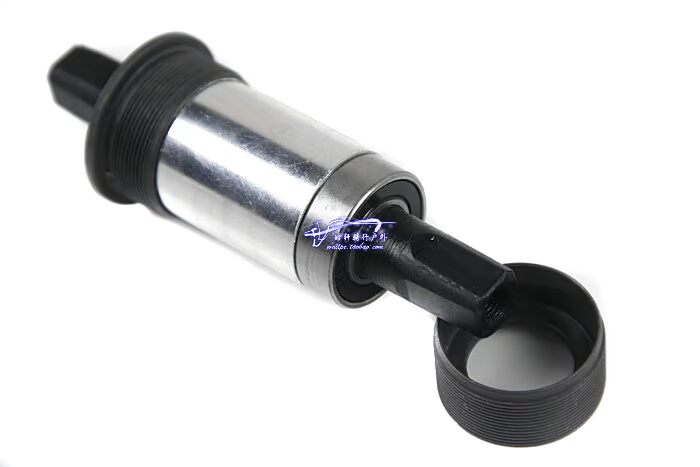

http://img02.taobaocdn.com/imgextra/i2/ ... 502505.jpg
http://prikachi.com/images/909/6320909U.jpg.

Събрах всичко и сега се върти страшно леко и мазно курбелът.

Снимките:

http://prikachi.com/images/768/6320768O.jpg
http://prikachi.com/images/769/6320769t.jpg
http://prikachi.com/images/774/6320774Z.jpg
http://prikachi.com/images/775/6320775E.jpg
http://prikachi.com/images/776/6320776q.jpg
http://prikachi.com/images/777/6320777G.jpg


И трябваше да съм си загубил ума да дам 43 лева за най-евтиното такова средно от България, заради нещо, струващо 3 лева.

[exiteyes]

По какъв начин процедирате при изкарването на лагера от лявата чашка, която има гаден цял 'улей', който не ми позволява както дясната да го набия с една втулка и да излезе?

[thepowerofone]

Exiteyes, лично аз с една отверка от задната страна на чашката, леко под ъгъл, ги избих и двата. Да, чука се по вътрешния пръстен и това по всяка вероятност ще разбие лагера, но нали ще се сменя.

[exiteyes]

Хамалих доста с една отвертка обаче все още не ще да помръдва. Има ли шанс да прецакам леглото на лагера, затова се чудя все още. Каква по-точно малка отвертка да ползвам.. другото е и че се удря под наклон и трябва да придържам с ръката. Сега ще пробвам пак, всички чарколя са при мен.

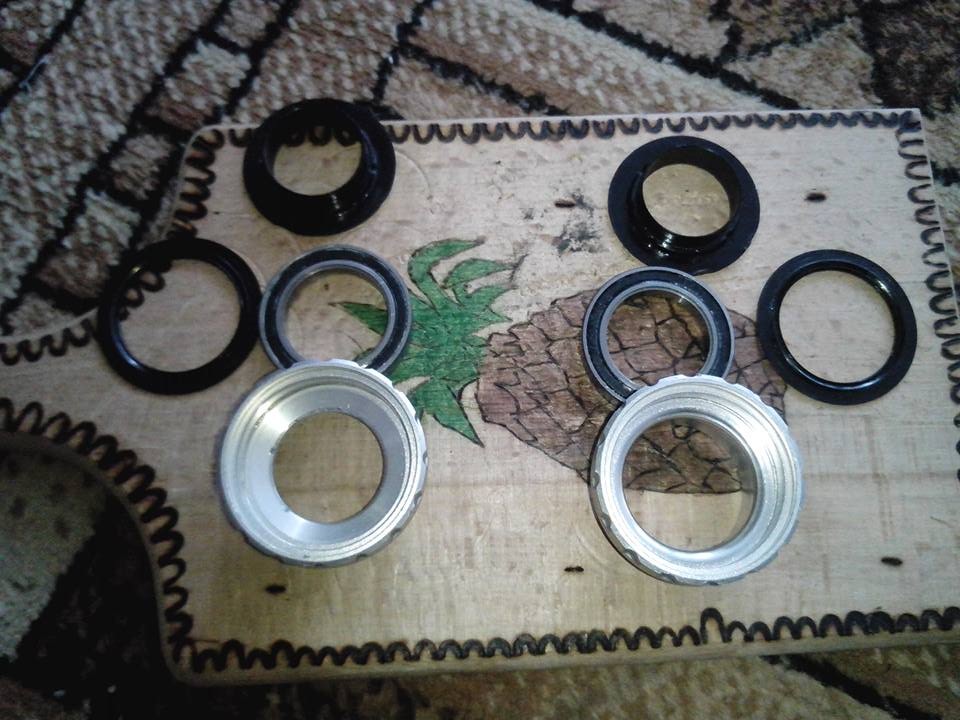

Ето го резултата:



Сега трябва да купувам лагери, но е събота и магазина не работи. И главината ми чака горката, но чак понеделник ще е.

[thepowerofone]

Идеален си. Като набиваш новите лагери, внимателно по външния им пръстен почукваш и гледаш по цялата обиколка да влиза рабномерно. Когато влезе доста лагера, наложи върху него стария и почуквай по него, по външния пръстен отново.

[exiteyes]

Ще търся втулки/камъни от гедория или нещо подобно, което да се наложи на същия диаметър на лагера. Цялата дандания не е ракетна физика, макар че се чудя после как ще правя тия пластмаси(както твоята версия или да пиля тоя ръб, който да пасне на лагерите) пък и се чудя и какво ще са лагерите де.. всичко това в понеделник ще се разбере.
п.п добре дошъл в 1600

[thepowerofone]

Ами, аз съм поръчал от втулките, които BIO е показал, и когато дойдат, ще го направя точнo както и той - и според мен това е най-доброто решение и осигурява максимална защита на лагера, ако ще и да е презастраховка. В сегашния им вид ги направих само за да мога да продължа да си карам. Лагерът е капсулован, та не съм много загрижен за мръсотии, докато дойдат втулките. Иначе не трябва да се забравя малкото ръбче, което законтря втулката за вътрешния пръстен на лагера - при 7 мм. лагер то остава във пръстена и набиването на оста на курбелите може и да увреди втулката заради него.

P.S. Благодаря!

[exiteyes]

Орязах ръба на черните втулки, който пречеше, за да влезе тя до края. Всичко изглежда наред, лагерите са с метална капсуловка Полски 3.50 бройката.. отивам да пробвам сглобката.

[bio]

лек update:
гореописаната процедура е приложима за средно SM-BB51.
при средно SM-BB70 положението е малко по-странно.
1. втулките на ACROSS не се нуждаят от престъргване, пасват точно.
2. лагерите лежаш малко по-навътре в чашката.
3. старите втулки имат дистанционен цокъл към курбела.

1+2+3 -> че след монтаж на всички нови компоненти курбела не може да опре във втулката(тя идва по-ниска от чашката). трябват дистанционни шайби отвътре(25mm) или отвън(24mm).
лично аз ще потърся шайби за отвън.

[evin]

За по-лесно набиване и избиване на лагерите от чашките: нагрейте чашките със сешоар до към 50-60 градуса

[marsa]

Зима е, сезонът на глупостите, а аз седя с една такава чашка в ръка:

и ме осенява нелепата идея да запиля дълбочината на леглото с 1мм, така че 7мм лагер да се ползва с оригиналните уплътнение и втулка.

Някой да е пробвал подобна чудесия?

[bio]

ще трябва да я качиш на фреза. разкажи после ... как е.

[thepowerofone]

Зима е, сезонът на глупостите, а аз седя с една такава чашка в ръка:

и ме осенява нелепата идея да запиля дълбочината на леглото с 1мм, така че 7мм лагер да се ползва с оригиналните уплътнение и втулка.

Някой да е пробвал подобна чудесия?

Бях се сетих и аз за точно същото нещо, но вече бях набил новите 7мм лагери, а и ме обзеха съмнения дали има достатъчно наличен материал в дълбочина, за да му се вземе 1 мм. Все пак тази "стена" там е носеща между лагера и резбата. Иначе и на мен би ми било интересно да кажеш как се е получило, ако се захванеш.

Като цяло, оригиналното уплътнение на лагера е много по-добро от тези на капсулованите лагери. То контактува плътно с пластмасовата втулка, докато при тези капсулованите винаги има малка пролука. Спасението е да се разпечатат и да се натъпчат обилно с грес, като препоръката е за "морска грес" - използва се за смазване на механизмите на извънбордови двигатели на лодки, потопяемите лагери на ремаркетата им. Препоръчват я масово по мтб форумите, особено за лагерите на ставите на задното окачване.

[mrdaka]

Попаднах на интересна статия по тема: http://www.instructables.com/id/Hollowt ... ng-change/

Преполагам, че и аз ще пиша скоро с личен опит по темата
